LE-03M-4Q-CT

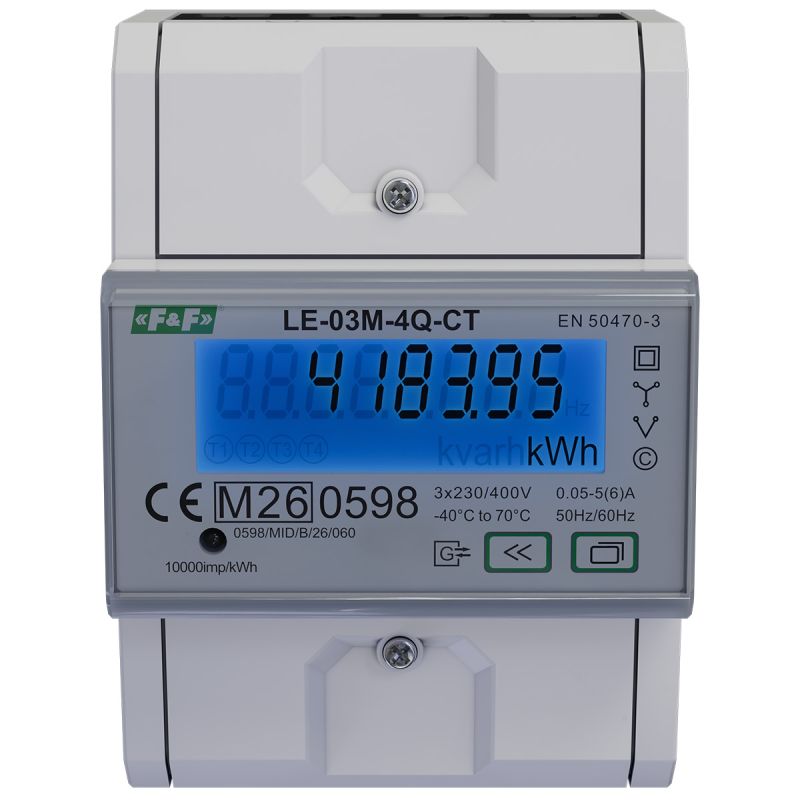

LE-03M-4Q-CT - 3-fazowy, półpośredni (przekładniki), 2-kierunkowy, 4-kwadrantowy licznik zużycia energii elektrycznej
-
certyfikat MID,
-
licznik zużycia energii elektrycznej 3-fazowy,
-
pomiar półpośredni przy wykorzystaniu przekładników prądowych,
-
wysoka dokładność pomiarów – klasa C (0.5%),
-
2-kierunkowy, 4-kwadrantowy pomiar energii,
-
pomiar energii biernej indukcyjnej i pojemnościowej,
-
pomiar parametrów sieci,
-
zdalny odczyt – interfejs komunikacyjny RS-485, protokół Modbus RTU
-
podświetlany wyświetlacz LCD,
-
pomocniczy licznik energii z funkcją RESET,
-
5 lat gwarancji
Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/26/060
W skrócie o liczniku zużycia energii elektrycznej LE-03M-4Q-CT:
LE-03M-4Q-CT to zaawansowany, trójfazowy licznik energii elektrycznej, umożliwiający półpośredni (przy wykorzystaniu przekładników prądowych) 2-kierunkowy pomiar energii czynnej (pobraną z sieci i oddaną do sieci) oraz pełny 4-kwadrantowy pomiar energii biernej (indukcyjnej i pojemnościowej). Wysoka dokładność pomiaru (0.5%) gwarantuje wiarygodne i rzeczywiste rozliczenie zużycia energii.
Licznik posiada certyfikację MID, co predysponuje go do wykorzystania w roli liczników do rozliczania kosztów zużycia energii.
Licznik wyposażony jest w port komunikacyjny RS-485 z obsługą protokołu Modbus RTU, umożliwiający zdalny odczyt licznika i integrację z zewnętrznymi systemami rejestracji danych, np. Meternet lub Fox.
Dodatkowo licznik wyposażony jest w klasyczne wyjście impulsowe sygnalizujące przyrost zużycia energii czynnej.
Najważniejsze cechy licznika LE-03M-4Q-CT
-
pomiar półpośredni z wykorzystaniem przekładników prądowych 5A;
-
praca w trójfazowym 3- i 4- przewodowym
-
2- kierunkowy pomiar energii czynnej (energia pobrana i oddana),
-
4- kwadrantowy pomiar energii biernej (energia indukcyjna i pojemnościowa),
-
wysoka dokładność pomiarów – klasa C (0.5%),
-
zaawansowane możliwości pomiarowe:
-
napięcia, prądy, moce, częstotliwość, zapotrzebowanie na moc i prąd,
-
detaliczne informacje o zużyciu energii i parametrach sieci – również z podziałem na poszczególne fazy,
-
-
komunikacja RS-485 z obsługą protokołu Modbus RTU,
-
wyjście impulsowe do sygnalizacji przyrostu zużycia energii czynnej,
-
dodatkowy licznik pomocniczy z funkcją REST,
-
zabezpieczenie ustawień kodem PIN,
-
podświetlany, wielofunkcyjny wyświetlacz LCD,
-
certyfikat MID,
-
montaż na szynie DIN,
-
5 lat gwarancji.
Podstawowe dane techniczne
-
układ pomiarowy: trójfazowy, 3- i 4-przewodowy,
-
napięcie znamionowe: 3 × 230/400 V AC,
-
rodzaj pomiaru: półpośredni (z wykorzystaniem przekładników prądowych),
-
przystosowany do podłączenia klasycznych przekładników prądowych 5A i maksymalnym przełożeniu 1000:10
-
2-kierunkowy pomiar energii czynnej (energia pobrana i oddana),
-
4-kwadrantowy pomiar energii biernej (energia indukcyjna i pojemnościowa),
-
komunikacja: RS-485;
-
protokół: Modbus RTU;
-
dokładność pomiaru energii czynnej: klasa C;
-
zgodność: MID;
-
wyjście impulsowe: 1 × SO;
-
montaż: szyna DIN;
-
szerokość obudowy: 4 moduły, 71,5 mm.
Dwukierunkowy pomiar energii czynnej i biernej
LE-03M-4Q-CT oddzielnie rejestruje energię pobraną z sieci oraz energię oddaną do sieci. Pomiar dwukierunkowy obejmuje zarówno energię czynną, jak i bierną.
Pozwala to stosować licznik w instalacjach, w których kierunek przepływu energii może się zmieniać, między innymi w układach współpracujących z instalacją fotowoltaiczną lub magazynem energii. Urządzenie może również pełnić funkcję podlicznika dla wydzielonej części instalacji, lokalu, obwodu lub odbiornika trójfazowego.
Czterokwadrantowy pomiar energii biernej
Licznik rejestruje energię bierną indukcyjną i pojemnościową z uwzględnieniem kierunku jej przepływu. Wartości zapisywane są w czterech kwadrantach Q1–Q4.
Taki zakres pomiaru uzupełnia informacje o energii czynnej pobranej i oddanej oraz pozwala uzyskać pełniejszy obraz przepływów energii w instalacji. LE-03M-4Q-CT mierzy również moc bierną, moc pozorną i współczynnik mocy.
Urządzenie służy do pomiaru i rejestracji danych. Nie realizuje kompensacji energii biernej i nie zastępuje regulatora ani układu wykonawczego przeznaczonego do jej kompensacji.
Pomiar parametrów sieci
Oprócz energii czynnej i biernej licznik mierzy napięcia fazowe i międzyfazowe, prądy poszczególnych faz, częstotliwość, moc czynną, bierną i pozorną oraz współczynnik mocy.
LE-03M-4Q-CT oblicza także zapotrzebowanie na moc czynną i bierną, również oddzielnie dla poszczególnych faz. Dane mogą być odczytywane lokalnie na wyświetlaczu LCD lub cyfrowo przez Modbus RTU.
Zdalny odczyt przez Modbus RTU
Port RS-485 umożliwia włączenie licznika do kompatybilnej magistrali komunikacyjnej. Protokół Modbus RTU pozwala systemowi nadrzędnemu odczytywać rejestry energii oraz bieżące parametry sieci.
LE-03M-4Q może dzięki temu pracować jako podlicznik ze zdalnym odczytem w kompatybilnych systemach monitorowania, rejestracji danych, automatyki, BMS lub SCADA. Integracja wymaga obsługi protokołu Modbus RTU i mapy rejestrów urządzenia.
Licznik pomocniczy i wyjście impulsowe
Urządzenie ma dodatkowy licznik pomocniczy z funkcją REST. Pozwala on rozpocząć odrębny pomiar od wybranego momentu bez zmiany głównych rejestrów energii.
Wyjście impulsowe SO typu otwarty kolektor może współpracować z urządzeniami wyposażonymi w wejścia przeznaczone do zliczania impulsów.
Certyfikat MID
LE-03M-4Q-CT ma certyfikat MID potwierdzający zgodność z wymaganiami dotyczącymi przyrządów pomiarowych. Dzięki temu może pełnić funkcję podlicznika w układach, w których wymagane jest zastosowanie urządzenia zgodnego z MID, w tym również do rozliczania kosztów zużycia energii.
Mierzone wartości:
| Energia czynna pobrana/oddana | AE+/AE- | [kWh] |
| Energia bierna pobrana/oddana | RE+/RE- | [kVArh] |
| Energia bierna z podziałem na 4 kwadranty | Q1-Q4 | [kVArh] |
| Napięcia fazowe | U1, U2, U3 | [V] |
| Napięcia międzyfazowe | U12, U23, U31 | [V] |
| Prądy fazowe | I1, I2, I3 | [A] |
| Częstotliwość | F | [Hz] |
| Moc czynna | P | [W] |
| Moc bierna | Q | [var] |
| Moc pozorna | S | [VA] |
| Współczynnik mocy | cosϕ |
