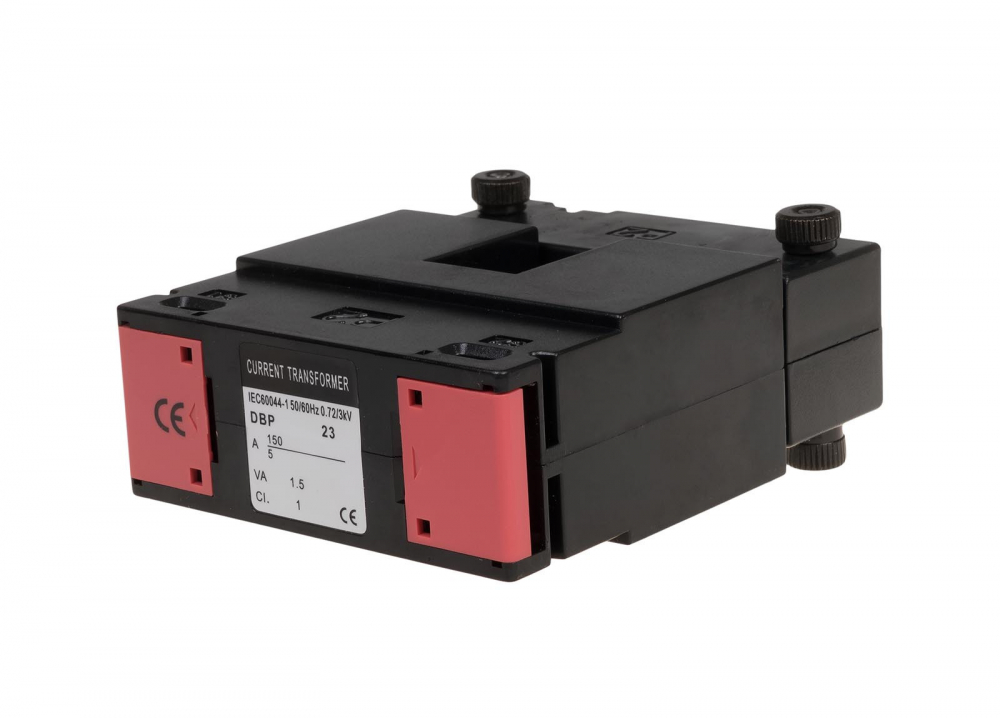

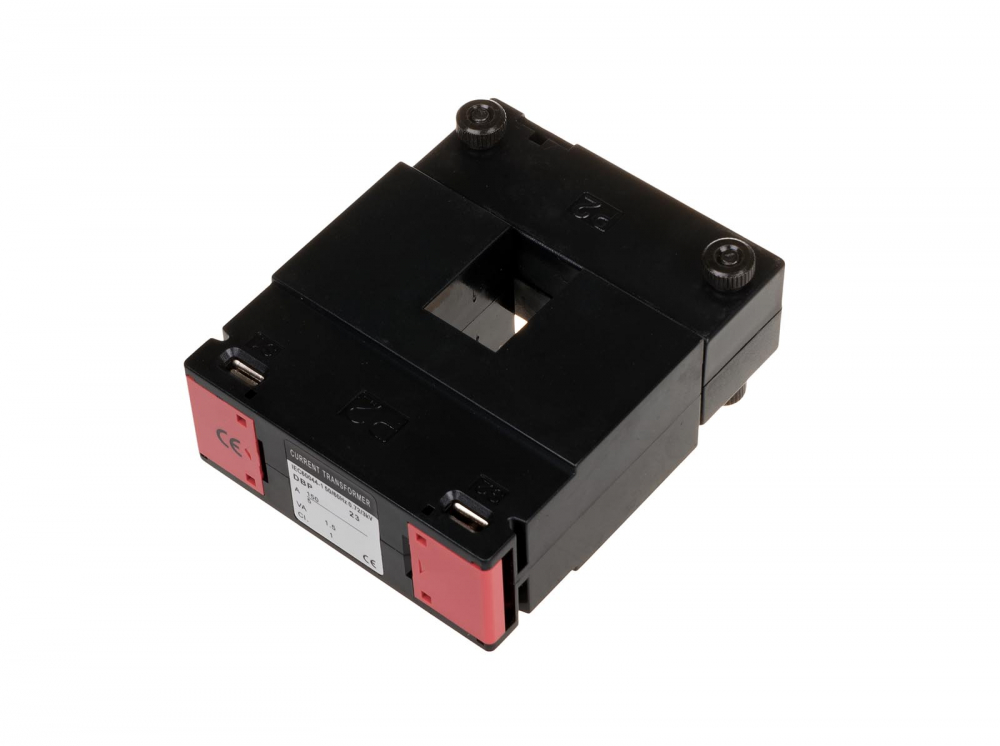

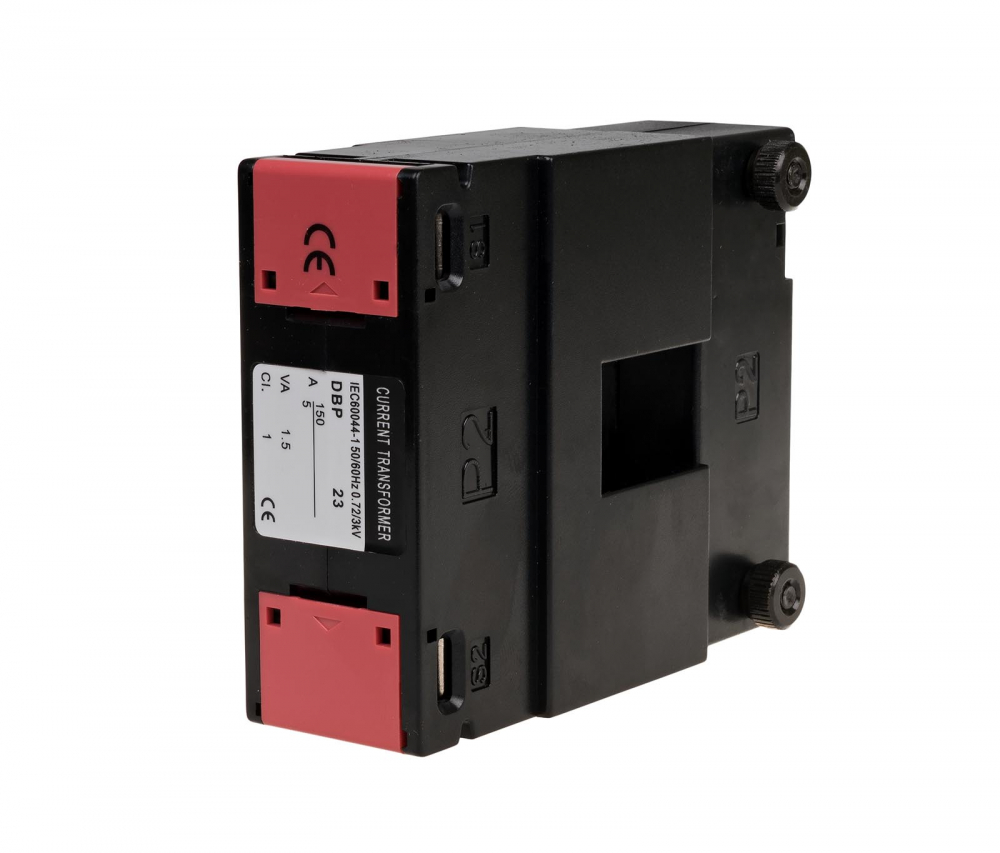

Przekładnik prądowy TO-150 (Indeks: TO-150-5, EAN13: 5908312590842)
Jednofazowy przekładnik prądowy TO-150 z otwieranym rdzeniem służy do proporcjonalnej zmiany wysokich natężeń prądu na niższe wartości, które są kompatybilne z zakresem pomiarowym urządzeń kontrolnych i pomiarowych. Otwierany rdzeń umożliwia łatwy montaż bez konieczności rozłączania instalacji elektrycznej.
Cechy produktu:
- Typ: Jednofazowy z otwieranym rdzeniem.
- Przekładnia: 150/5.
- Moc: 1,5 VA.
- Klasa dokładności: 1.
- Częstotliwość: 50÷60 Hz.
- Maksymalne napięcie pracy: 0,66 kV AC.
- Napięcie przebicia izolacji: 3 kV/1 min.
- Waga: 0,78 kg.
- Współczynnik bezpieczeństwa: FS < 5.
Działanie:
Przekładnik prądowy TO-150 zmienia wysokie natężenia prądu pierwotnego na mniejsze, proporcjonalne prądy wtórne, które mogą być bezpiecznie mierzone przez urządzenia kontrolne. Przewód z mierzonym prądem przechodzi przez otwór przekładnika (P1/P2), a zaciski uzwojenia wtórnego (S1/S2) podłącza się do obwodu pomiarowego. Przekładnia 150/5 umożliwia obliczenie prądu pierwotnego na podstawie wartości prądu wtórnego.
Dane techniczne:
- Prąd wtórny nominalny: 5 A.
- Zalecenie: Układ wtórny powinien być połączony przewodem o średnicy nie mniejszej niż 2,5 mm², a zacisk S2 zaleca się uziemić.
- Wymiary: A: 21 mm, B: 32 mm, C: 51 mm, D: 90 mm, E: 112 mm, F: 34 mm, G: 45 mm, H: 40 mm, I: 32 mm.
- Przyłącze: Zaciski śrubowe 4 mm².
- Moment dokręcania: 0,5 Nm.
- Temperatura pracy: -15°C do +50°C.
- Pozycja montażu: Pionowa/pozioma.
- Montaż: Na tablicy.
- Stopień ochrony: IP20.
