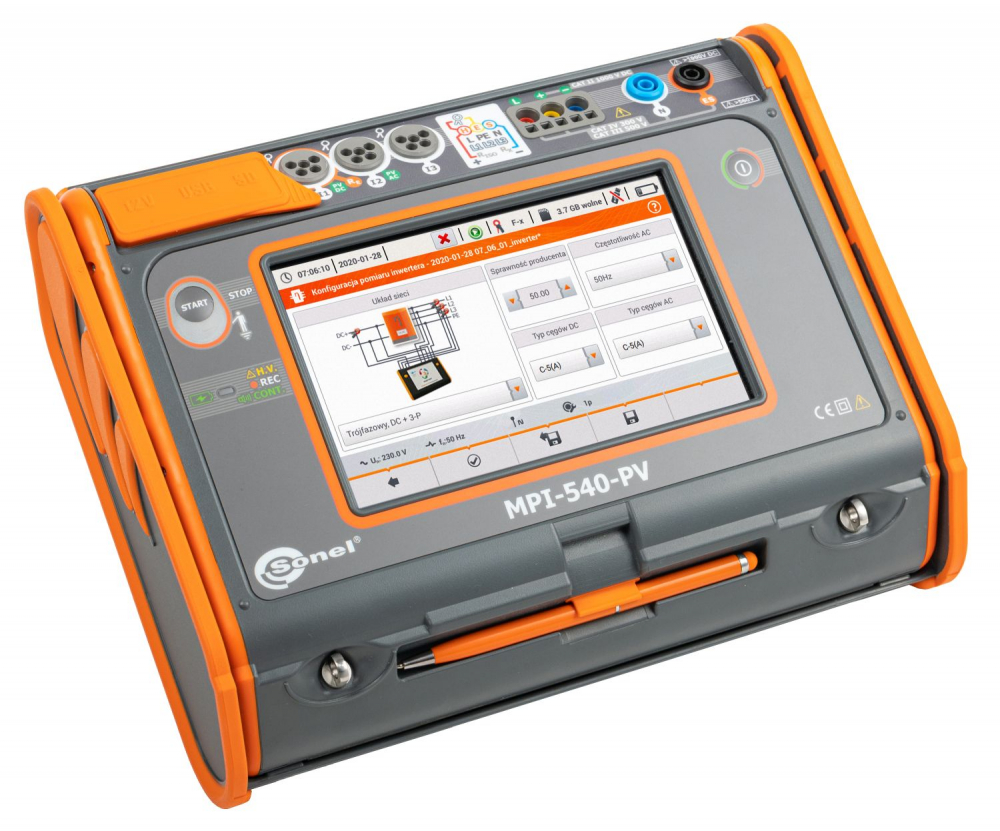

WIELOFUNKCYJNY MIERNIK PARAMETRÓW INSTALACJI ELEKTRYCZNEJ SONEL MPI-540PVS (BEZ 3 SZT. CEGÓW F-3A) - WMPLMPI540PVS - SONEL

Wersja bez cęgów 3xF-3A

Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.

W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.

Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

Poznaj praktyczne funkcje miernika Sonel MPI-540-PV:

• największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
• wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
• akumulator Li-Ion – dłuższe działanie miernika
• pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446
• pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
• szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund)
• autotesty - możliwość wykonywania automatycznych pomiarów w sekwencji
• szybka ścieżka od pomiarów do raportu
• trójfazowy rejestrator parametrów sieci elektro-energetycznych – podstawowa diagnostyka jakości zasilania
• odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
• parametry mierzone w klasie S normy EN 61000-4-30 – duża dokładność pomiarów
• kalkulator strat energii - szybka diagnoza potencjalnych oszczędności

Miernik Sonel MPI-540-PV o szerokim zakresie pomiarów

Sonel MPI-540-PV z powodzeniem zastępuje kilka profesjonalnych przyrządów pomiarowych o różnych funkcjach. To sprawia, że miernik stanowi atrakcyjne cenowo rozwiązanie dla profesjonalistów wykonujących szeroki zakres pomiarów. Prezentowany przyrząd to zaawansowana aparatura pomiarowa, która dzięki swej bogatej funkcjonalności znajduje szereg zastosowań w wielu dziedzinach.

Z pomocą miernika Sonel MPI-540-PV możliwe jest precyzyjne przeprowadzanie pomiarów instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:

• ciągłość połączeń ochronnych,
• rezystancja uziemienia,
• rezystancja izolacji po stronie DC,
• napięcie otwartego obwodu UOC,
• prąd zwarcia ISC,
• prądy pracy i moce po stronie DC i AC,
• sprawność inwertera.

Miernik Sonel MPI-540-PV umożliwia wykonywanie wszystkich pomiary w odbiorczych instalacjach elektrycznych - zgodnie z obowiązującymi przepisami:

• impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
• parametry wyłączników RCD,
• rezystancja izolacji,
• rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
• ciągłość połączeń ochronnych i wyrównawczych,
• test kolejności faz,
• test kierunku obrotów silnika.

Łatwość odczytu

Zaawansowany miernik Sonel MPI-540-PV do pomiarów instalacji elektrycznych i fotowoltaicznych został wyposażony w czytelny, kolorowy wyświetlacz dotykowy LCD TFT o dużej rozdzielczości 800x480 pikseli oraz przekątnej 7”. To zdecydowanie ułatwia odczytanie parametrów i kreślonych przebiegów.Dodatkową zaletą dużej wielkości wyświetlacza jest możliwość przedstawienia większej ilości informacji. Większą czytelność zapewniają również odpowiednio duże symbole oraz doskonale widoczne w każdych warunkach oświetlenia wyniki pomiarów.

Wbudowany system pomocy

Z myślą o ułatwieniu użytkowania, miernik posiada wbudowane ekrany pomocy ze schematami pomiarowymi. To pozwala w łatwy i szybki sposób sprawdzić, jak połączyć dany układ przy konkretnym rodzaju pomiaru.

Precyzyjne i sprawne działanie bez względu na warunki

Miernik MPI-540-PV jest doskonale przygotowany do pracy w różnych warunkach, bez względu na czynniki zewnętrzne. Z uwagi na solidną obudowę o poziomie ochrony IP51, przyrząd jest znakomicie zabezpieczony przed wnikaniem pyłów oraz przed zachlapaniem wodą. W celu łatwego i skutecznego zabezpieczenia wyświetlacza dotykowego, miernik został wyposażony w praktyczną, przesuwaną pokrywę, która świetnie spełnia swoją rolę podczas transportu oraz użytkowania urządzenia.

Trójfazowy analizator parametrów sieci – odczyt i rejestracja danych bieżących

Kolejnym unikalnym elementem miernika Sonel MPI-540-PV jest trójfazowy rejestrator parametrów zasilania z trybem odczytu parametrów bieżących i możliwością rejestracji parametrów sieci elektrycznych takich jak napięcie, prąd, moce, harmoniczne, THD. Dzięki temu rozwiązaniu, przyrząd pozwala na odczytanie wybranych parametrów oraz ich prezentację graficzną na ekranie w czasie rzeczywistym. Parametry są mierzone niezależnie od rejestracji zapisywanej na kartę pamięci. W tym trybie użytkownik może obejrzeć:

• wykresy przebiegów napięcia i prądu (oscyloskop),
• wykresy napięcia i prądu w czasie,
• wykres wskazowy,
• pomiary wielu parametrów w formie tabelarycznej,
• wykres harmonicznych w prądzie i napięciu.

Miernik Sonel MPI-540-PV może służyć do rejestracji parametrów sieci elektro-energetycznych 50/60 Hz w klasie S normy EN 61000-4-30:

• napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
• prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
• częstotliwość w zakresie 40 Hz – 70 Hz
• moc czynna (P), bierna (Q), pozorna (S)
• współczynnik mocy (PF), cosφ
• harmoniczne (do 40-tej w napięciu i prądzie)
• współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Komunikacja i oprogramowanie

Niewątpliwymi atutami miernika są rozbudowane interfejsy komunikacyjne, a także wygodna komunikacja z programami zewnętrznymi. Zebrane dane pomiarowe można przenosić do komputera na kilka sposobów – za pomocą kabla USB, wyjmowanej karty pamięci SD, jak również w sposób bezprzewodowy poprzez Bluetooth. W razie potrzeby wygenerowania raportu z pomiarów z zakresu ochrony przeciwporażeniowej, należy skorzystać z programu Sonel PE6. W celu zapisania pobranych danych do prostych formatów, a następnie ich wydrukowania, niezbędny jest specjalny program Sonel Reader, który wchodzi w skład standardowego wyposażenia miernika. Odczyt oraz analizę parametrów jakości energii elektrycznej  z rejestratora umożliwi natomiast program Sonel Analiza.
