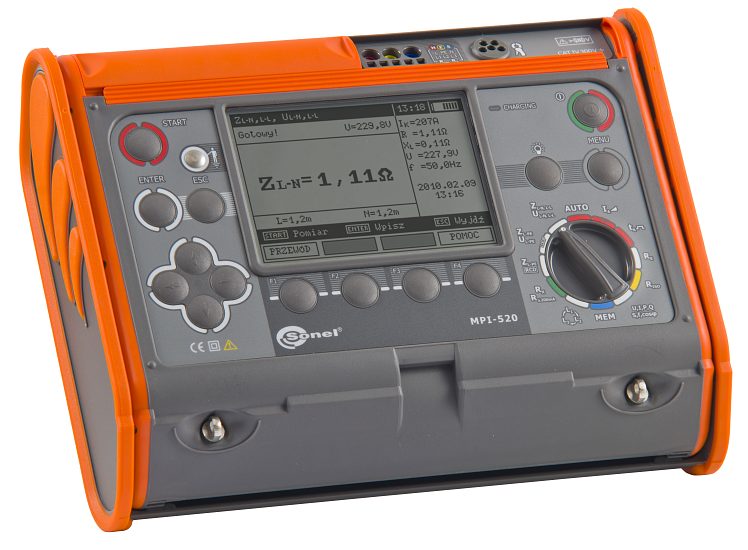

MIERNIK WIELOFUNKCYJNY SONEL MPI-520 - WMPLMPI520 - SONEL
- Producent:SONEL
- Nr Katalogowy: WMPLMPI520
- Kod EAN: 5907624013148
- Jednostka miary: szt.
- Minimalna ilość sprzedaży: 1
w magazynach - 3 szt.
wysyłka w 24 h
Różnica między listkami:
- klient niezalogowany
- klient detaliczny
- klient biznes I status
- klient biznes II status
- klient biznes Partner
Zobacz czym różnią się statusy poszczegółnych klientów. Zobacz więcej
- klient niezalogowany - klient detaliczny - klient biznes I status - klient biznes II status - klient biznes PartnerZobacz czym różnią się statusy poszczegółnych klientów. Zobacz więcej
Sprawdź dostępność w jednym z 32 oddziałów
- Białystok 0
- Bydgoszcz 0
- Częstochowa 0
- Elbląg 0
- Gdańsk 0
- Gorzów 0
- Kielce 0
- Kraków - Nowa Huta 0
- Kraków Sudecka 0
- Kwidzyn 0
- Legnica 0
- Lubartów 0
- Lublin 0
- Łódź 0
- Łowicz 0
- Mińsk Mazowiecki 0
- Olsztyn 0
- Piotrków Trybunalski 0
- Poznań, Obornicka 0
- Poznań, Św Michała 0
- Puławy 0
- Rzeszów 0
- Sady 0
- Siemianowice 0
- Siemianowice - miniMARKET 0
- Słupsk 0
- Toruń 0
- Warszawa - Białołęka 0
- Warszawa - Ursynów 0
- Włocławek 0
- Wrocław Stargardzka 0
- Zgierz – Magazyn Centralny 3
Cyfrowy miernik wielofunkcyjny zarówno dla instalatorów jak i zaawansowanych pomiarowców. Umożliwia wykonanie wszystkich pomiarów w instalacji elektrycznej przewidzianych normą PN-EN 61557:
- impedancja pętli zwarcia – dokładny pomiar również w obwodach z wyłącznikami RCD,
- parametry wyłączników RCD,
- rezystancja izolacji,
- rezystancja uziemienia,
- ciągłość połączeń ochronnych i wyrównawczych.
Z powodzeniem zastępuje pojedyncze urządzenia stosowane do pomiarów przeciwporażeniowych. Zastosowanie nowoczesnych rozwiązań owocuje dodatkowymi funkcjami i możliwościami, upraszczającymi wykonywanie pomiarów. Obudowa wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.
Pomiary impedancji pętli zwarciowej:
- pomiar impedancji prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy Rzw = 10 Ω,
- zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz,
- pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o IΔn ≥ 30 mA bez ich zadziałania,
- automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,
- pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT).
Badanie wyłączników różnicowoprądowych typu AC, A i B:
- pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
- funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
- kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
- pomiar prądu wyzwalania IA prądem narastającym,
- pomiar czasu zadziałania tA przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn ,
- pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika,
- wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
- możliwość pomiaru prądu zadziałania IA oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD,
- pomiary dla napięcia 95...270 V.
Pomiary rezystancji izolacji:
- napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V,
- pomiar rezystancji izolacji do 3 GΩ,
- możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko,
- zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
- samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
- automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000 C,
- akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.
Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:
- pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
- pomiar małym prądem z sygnalizacją akustyczną,
- autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości.
Pomiary rezystancji uziemienia:
- pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi,
- wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz.
Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.
Pomiar napięcia, częstotliwości oraz - przy użyciu dodatkowych cęgów - prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej).
Sprawdzanie kolejności faz.
Pamięć 990 rekordów (57500 pojedynczych wyników), wyjście USB do komputera PC.
Zasilanie z baterii lub akumulatora (opcja).
Przyrząd spełnia wymagania normy PN-EN 61557.
Gwarancja: 36 miesięcy (możliwość przedłużenia do 60 miesięcy)
Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L
Pomiar prądem 23/40 A - zakres pomiarowy wg PN-EN 61557: 0,13...1999,9 Ω (dla przewodu pomiarowego 1,2 m):
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(5% w.m. + 3 cyfr) |
| 20,0...199,9 Ω | 0,1 Ω | ±(5% w.m. + 3 cyfr) |
| 200...1999 Ω | 1 Ω | ±(5% w.m. + 3 cyfr) |
- napięcie nominalne: 95...270 V (dla ZL-PE i ZL-N) oraz 95...440 V (dla ZL-L)
- częstotliwość: 45...65 Hz
Pomiar impedancji pętli zwarcia ZL-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy wg PN-EN 61557: 0,50...1999,9 Ω
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(6% w.m. + 10 cyfr) |
| 20,0...199,9 Ω | 0,1 Ω | ±(6% w.m. + 5 cyfr) |
| 200...1999 Ω | 1 Ω | ±(6% w.m. + 5 cyfr) |
- napięcie nominalne: 95...270 V
- częstotliwość: 45...65 Hz
Pomiar rezystancji uziemienia RE
Zakres pomiarowy wg PN-EN 61557 - 5:
- 0,5 Ω…1,99 kΩ dla napięcia pomiarowego 50 V
- 0,56 Ω…1,99 kΩ dla napięcia pomiarowego 25 V
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...9,99 Ω | 0,01 Ω | ±(2% w.m. + 4 cyfry) |
| 10,0...99,9 Ω | 0,1 Ω | ±(2% w.m. + 3 cyfry) |
| 100...999 Ω | 1 Ω | ±(2% w.m. + 3 cyfry) |
| 1,00...1,99 kΩ | 0,01 kΩ | ±(2% w.m. + 3 cyfry) |
Pomiar rezystancji izolacji
Zakres pomiarowy wg PN-EN 61557 - 2:
- dla UN = 50 V: 50 kΩ...250 MΩ
- dla UN = 100 V: 100 kΩ...500 MΩ
- dla UN = 250 V: 250 kΩ...1 GΩ
- dla UN = 500 V: 500 kΩ...2 GΩ
- dla UN = 1000 V: 1 MΩ...3 GΩ
| Zakres wyświetlania*) | Rozdzielczość | Błąd podstawowy**) |
|---|---|---|
| 0...1999 kΩ | 1 kΩ | ±(3% w.m. + 8 cyfr) |
| 2,00...19,99 MΩ | 0,01 MΩ | ±(3% w.m. + 8 cyfr) |
| 20,0...199,9 MΩ | 0,1 MΩ | ±(3% w.m. + 8 cyfr) |
| 200...999 MΩ | 1 MΩ | ±(3% w.m. + 8 cyfr) |
| 1,00...3,00 GΩ | 0,01 GΩ | ±(4% w.m. + 6 cyfr) |
*) nie większy niż zakres pomiarowy dla danego napięcia.
**) podczas pomiarów z użyciem wtyczki UNI-Schuko występuje dodatkowy błąd ±2%.
Wskazania kolejności faz
- Wskazanie kolejności faz: zgodna, niezgodna
- Zakres napięć sieci UL-L: 100...440 V (45...65 Hz)
- Wyświetlanie wartości napięć międzyfazowych
Pomiar napięcia i prądu przemiennego, cosφ oraz mocy
- Pomiar mocy P, Q, S: 0...200k (W, Var, VA).
- Pomiar prądu przemiennego (True RMS) przy użyciu cęgów (0...400 A), max. rozdzielczość 0,1 mA
- Pomiar napięcia ULN: 0...440 V
- Zakres częstotliwości mierzonych napięć: 45,0...65,0 Hz
- Pomiar częstotliwości dla napięć 50...440 V w zakresie 45,0...65,0 Hz (błąd podstawowy max. ± 0,1% w.m. + 1 cyfra)
- Pomiar cosφ: 0,00...1,00 (rozdzielczość 0,01)
Niskonapięciowy pomiar ciągłości obwodu i rezystancji
Pomiar ciągłości przewodu ochronnego prądem ±200 mA
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(2% w.m. + 3 cyfry) |
| 20,0...199,9 Ω | 0,1 Ω | ±(2% w.m. + 3 cyfry) |
| 200...400 Ω | 1 | ±(2% w.m. + 3 cyfry) |
- napięcie na otwartych zaciskach: 4…9 V
- prąd wyjściowy przy R<2 Ω: min. 200 mA
- autokalibracja przewodów pomiarowych
- pomiary dla obu polaryzacji prądu
Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95...270 V):
Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)
| Typ RCD | Krotność | Zakres | Rozdzielczość | Błąd podstawowy |
|---|---|---|---|---|
| Ogólnego typu i krótko- zwłoczny | 0,5*IΔn | 0...300 ms | 1 ms | ± (2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Ogólnego typu i krótko- zwłoczny | 1*IΔn | 0...300 ms | 1 ms | ± (2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Ogólnego typu i krótko- zwłoczny | 2*IΔn | 0...150 ms | 1 ms | ± (2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Ogólnego typu i krótko- zwłoczny | 5*IΔn | 0...40 ms | 1 ms | ± (2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Selektywny | 0,5*IΔn | 0...500 ms | 1 ms | ± (2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Selektywny | 1*IΔn | 0...500 ms | 1 ms | ± (2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Selektywny | 2*IΔn | 0...200 ms | 1 ms | ± (2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Selektywny | 5*IΔn | 0...150 ms | 1 ms | ± (2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
- dokładność zadawania prądu różnicowego: dla 0,5*IΔn:-8...0% dla 1*IΔn, 2*IΔn, 5*IΔn: 0...8%
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typ AC)
| Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
|---|---|---|---|---|
| 10 mA | 3,3...10,0 mA | 0,1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
| 30 mA | 9,0...30,0 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn | ± 5%IΔn |
| 100 mA | 33...100 mA | 1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
| 300 mA | 90...300 mA | 1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
| 500 mA | 150...500 mA | 1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
| 1000 mA | 330...1000 mA | 1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
- możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC)
Pomiar prądu zadziałania RCD IA dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6 mA prądu stałego (typ A)
| Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
|---|---|---|---|---|
| 10 mA | 4...20,0 mA | 0,1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
| 30 mA | 12,0...42,0 mA | 0,1 mA | 0,4xIΔn..1,4xIΔn | ±10%IΔn |
| 100 mA | 40,0...140 mA | 1 mA | 0,4xIΔn..1,4xIΔn | ±10%IΔn |
| 300 mA | 120...420 mA | 1 mA | 0,4xIΔn..1,4xIΔn | ±10%IΔn |
| 500 mA | 200...700 mA | 1 mA | 0,4xIΔn..1,4xIΔn | ±10%IΔn |
- możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu
Pomiar prądu zadziałania RCD IA dla prądu różnicowego stałego (typ B)
| Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
|---|---|---|---|---|
| 10 mA | 4,0...20,0 mA | 0,1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
| 30 mA | 12,0...60,0 mA | 1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
| 100 mA | 40...200 mA | 1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
| 300 mA | 120...600 mA | 1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
| 500 mA | 200...1000 mA | 1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
- możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu
IΔn - wartość znamionowego prądu różnicowego
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
Bezpieczeństwo elektryczne:
- rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 - 1 i IEC 61557
- kategoria pomiarowa: IV 300 V wg PN-EN 61010 - 1
- stopień ochrony obudowy wg PN-EN 60529: IP54
Pozostałe dane techniczne:
- zasilanie miernika: baterie alkaliczne LR14 (4 szt.) lub akumulator Ni-MH (opcja)
- odbiornik radiowy do transmisji danych OR-1 - WAADAUSBOR1 (nie obsługiwany przez miernik z oprogramowaniem nowszym lub równym 2.95)
Przyrząd spełnia wymagania norm:
- PN-EN 61010 - 1 (wymagania ogólne dot. bezpieczeństwa)
- PN-EN 61010 - 031 (wymagania szczegółowe dot. bezpieczeństwa)
- PN-EN 61326 (kompatybilność elektromagnetyczna)
- PN-EN 61557 - 10 (wymagania dla przyrządów wielofunkcyjnych)
- PN-HD 60364 - 6 (wykonywanie pomiarów-sprawdzanie)
- PN-HD 60364 - 4 - 41 (wykonywanie pomiarów-ochrona przeciwporażeniowa)
- PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)
