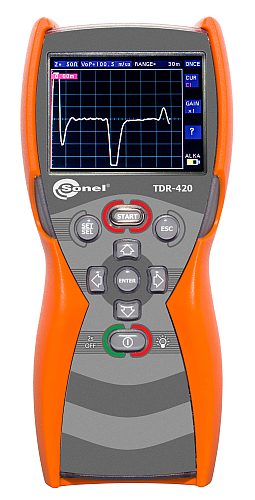

Reflektometr TDR-420 jest poręcznym cyfrowym lokalizatorem impulsowym (TDR – ang. Time-domain Reflectometer) przeznaczonym do identyfikacji i lokalizacji uszkodzeń w kablach elektroenergetycznych, telekomunikacyjnych i teletechnicznych. Reflektometr TDR-420 pozwala na zmierzenie długości kabla oraz określenie odległości do uszkodzenia lub zmiany impedancyjnej w zakresie od 4 do 6000 m w przewodach z żyłami metalowymi. Najkrótszy zakres pomiarowy o zasięgu 7 metrów i strefie martwej długości 0,6 metra pozwala na lokalizację uszkodzeń w bardzo bliskiej odległości od miejsca podłączenia urządzenia.
Dwa kursory pozwalają na określenie odległości do dwóch uszkodzeń jednocześnie oraz odległości między nimi. Dzięki kolorowemu wyświetlaczowi o rozdzielczości 320 x 240 pikseli wskazanie miejsca uszkodzenia jest precyzyjne i wyniki łatwiejsze do interpretacji.
Wbudowana funkcja porównywania wykresów pozwala na nałożenie sygnału aktualnie odbieranego na poprzedni. Umożliwiając tym samym analizę poszczególnych żył kabli bądź samych kabli.
Niesprzyjające warunki atmosferyczne podczas wykonywania prac pomiarowych to częste kłopoty z jakimi spotkają się ekipy montażowe oraz służby utrzymania ruchu. Dzięki unikalnej obudowie, urządzenie TDR-420 charakteryzuje się stopniem ochrony na poziomie IP67. Oznacza to pyłoszczelność i ochronę przed wnikaniem wody przy krótkotrwałym zanurzeniu. Zatem, praca w mocno zapylonym terenie lub przypadkowy kontakt urządzenia z wodą nie będą miały wpływu na poprawne działanie reflektometru.
Cechy urządzenia:
- możliwość bezuszkodzeniowej lokalizacji uszkodzeń i zmian impedancyjnych badanych kabli i przewodów takich jak:
- zwarcia,
- przerwy / zakończenie przewodu – przydatne podczas inwentaryzacji magazynów i sklepów,
- złącza (mufy),
- odgałęzienia,
- zawilgocenie odcinka,
- mokre złącze,
- inne zmiany impedancyjne.
- Tryb pojedynczego pomiaru ONCE,
- Tryb skanowania ciągłego CONT,
- Generator sygnału akustycznego TONE,
- Dwa kursory do oznaczania dwóch miejsc uszkodzenia wraz ze wskazaniem odległości między nimi,
- Wbudowany system pomocy do łatwiejszej interpretacji reflektogramu,
- 11 dostępnych zakresów pomiarowych od 7 m do 6000 m,
- „strefa martwa” pomiaru ograniczona do 0,6 m,
- Kolorowy wyświetlacz LCD 3,5”,
- czułość ustawiana ręcznie,
- regulacja dopasowania impedancyjnego do 200 Ω (pomiary rur preizolowanych),
- regulacja współczynnika propagacji od 10% do 99%,
- szczelna i wytrzymała mechanicznie obudowa IP67.
- niewielkie wymiary i waga.
-
Parametry techniczne:
- Zakresy pomiarowe: 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 6 km.
- Dokładność pomiaru:1% zakresu.
- Rozdzielczość: ok. 1% wybranego zakresu.
- Min. Długość przewodu: 4 m.
- Współczynnik propagacji VoP: w zakresie 10…99% lub 15…148,5 m/µs.
- Impuls wyjściowy: 5 Vp-p (obwód otwarty).
- Impedancja wyjściowa: 25, 50, 75, 100, 120, 200 Ω.
- Szerokość impulsu: 3 ns…3 µs (w zależności od zakresu).
- Tryb skanowania: Do 3 skanów / sekunda (CONT) lub pojedynczy (ONCE).
- Generator sygnału akustycznego: 810 ... 1110 Hz.
- Czas pracy na bateriach: do 8 godzin ciągłego skanowania.
- Zasilanie: 4 x baterie alkaliczne 1,5 V typu AA lub 4 x akumulatorki NiMH AA.
- Automatyczne wyłączenie: 1, 3, 5, 10, 15 minut lub deaktywowane.
- Wyświetlacz: Kolorowy 3,5” LCD TFT, 320 x 240 pikseli.
- Zabezpieczenie prądowe: 400 V DC / 250 V AC.
- Wymiary: 220 x 98 x 58 mm.
- Waga: 487 g.
- Standard kompatybilności elektromagnetycznej EMC: PN-EN 61326-1.
- Stopień ochrony / szczelność: IP67.
Nominalne warunki użytkowania
- temperatura pracy: -20..+70°C,
- temperatura przechowywania: -30...+80°C przy wilgotności <80%
