Ograniczniki przepięć ETITEC S B i ETITEC S C firmy ETI Polam
07/06/2016W branży elektrycznej bardzo ważne jest aby produkty zapewniały niezawodność i bezpieczeństwo. Jest to szczególnie istotne w bezpośrednim kontakcie z prądem, a więc w instalacjach elektroenergetycznych.
Obecnie coraz więcej osób korzysta z różnego rodzaju urządzeń elektrycznych i elektronicznych o bardzo małej odporności na wzrost napięcia jak również przepięcia. Przyczyna przepięć może być związana z załączaniem i wyłączaniem odbiorników o dużej mocy np. indukcyjnych oraz na skutek wyładowań atmosferycznych do sieci tzw. przepięcia atmosferyczne. Zaleca się stosowanie ochrony instalacji elektroenergetycznej przed skutkami przepięć i wyładowań, które mogą zapobiec uszkodzeniu urządzeń w naszym domu. Firma ETI Polam w swojej ofercie posiada ograniczniki przepięć, które skutecznie uchronią naszą instalację przed tego typu zagrożeniami, są to ograniczniki serii ETITEC S B oraz ETITEC S C.
Wszystkie ograniczniki dzieli się w zależności od przeznaczenia, miejsca montażu oraz wymaganego poziomu ochrony przepięciowej. Wyróżnia się trzy typy (klasy):
- Typ 1 (klasa 1) – chronią instalację elektryczną oraz podłączone do niej odbiorniki, w chwili uderzenia pioruna w linię zasilającą lub instalację odgromową obiektu. Ograniczniki tego typu z reguły montuje się na początku instalacji.
- Typ 2 (klasa 2) – chronią instalację przed przepięciami atmosferycznymi oraz przepięciami łączeniowymi dochodzącymi do budynku z sieci.
- Typ 3 (klasa 3) – chronią odbiorniki przed przepięciami powstałymi na skutek wyładowań atmosferycznych oraz przepięć łączeniowych powstałych w wewnętrznej instalacji elektrycznej budynku. Mają również ochronić urządzenia, gdy dla ogranicznika typu 2 odległość jest zbyt duża.

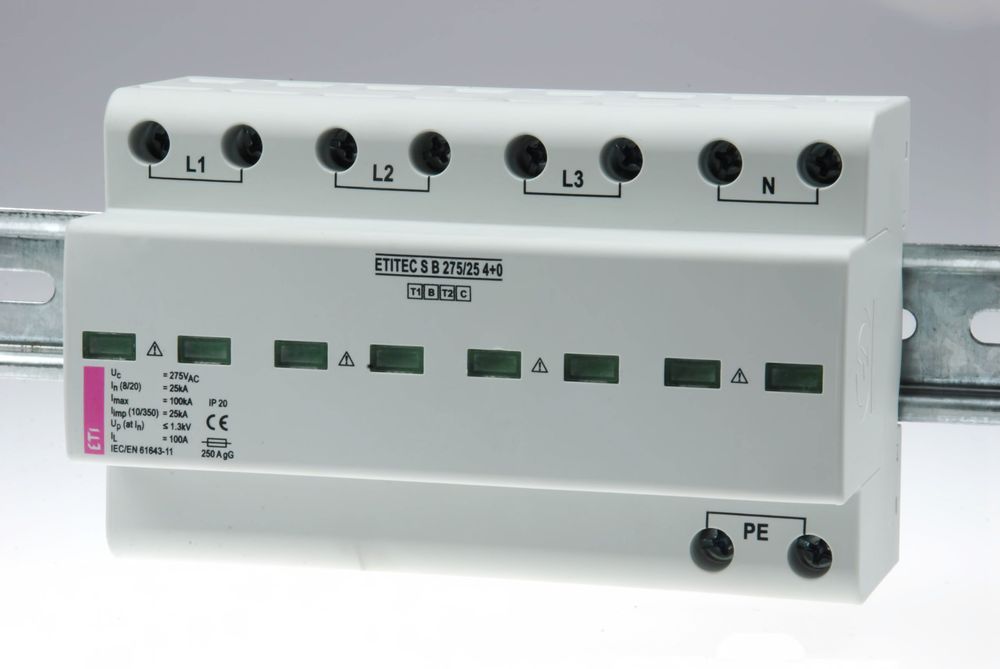

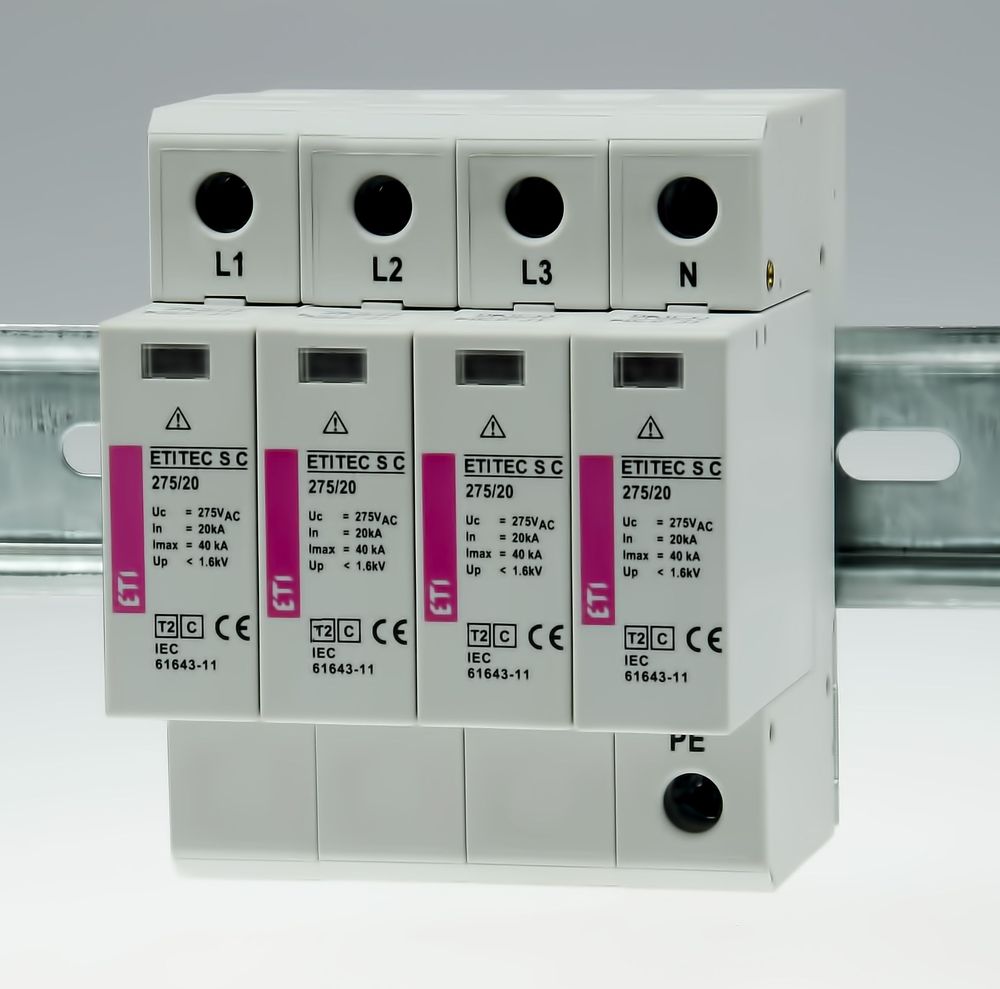

Wyróżnia się także ograniczniki kombinowane (hybrydowe), które chronią przed przepięciami spowodowanymi wyładowaniami atmosferycznymi, w dużej odległości od miejsca ich zainstalowania. Tak jak w przypadku ograniczników typu 1, tak ograniczniki typu 1+2 montuje się przed licznikiem.Ograniczniki ETITEC S B oraz ETITEC S C są ogranicznikami kombinowanymi, które zbudowane są z elementu ograniczającego napięcie – warystora MOV oraz elementów ucinających napięcie – iskierników (GDT 1 i GDT 2). Szeregowe połączenie iskierników z warystorem, powoduje odseparowanie warystora galwanicznie od sieci zasilającej, dzięki czemu nie występuje prąd upływu, który może mieć miejsce w ogranicznikach warystorowych. Wymienione ograniczniki dodatkowo zawierają termistor (Tm), inaczej zwanym bezpiecznikiem termicznym (Th). Jak już wspomniano wcześniej, tego typu ograniczniki instalowane są przed układem pomiarowym, nie powodując strat energii na niekorzyść dostawcy energii elektrycznej.
W przypadku ogranicznika ETITEC S, głównym i najważniejszym elementem składowym jest warystor MOV, do budowy którego wykorzystuje się tlenek cynku lub węglik krzemu. Charakteryzuje się dużą rezystencją przy niewielkich wartościach napięcia bliską 300 V i bardzo małą rezystencją przy dużych napięciach.
Ograniczniki hybrydowe łączą w sobie funkcje ograniczników typu 1 i 2, a więc służą do ograniczania przepięć z sieci zasilającej oraz przepięć wywołanych przez pobliskie uderzenia pioruna (niebezpośrednie), a także ogranicza prądy udarowe wywołane bezpośrednim uderzeniem w budynek. Przed zakupem ograniczników, warto zastanowić się jakiego typu ogranicznik będzie odpowiedni.
Ograniczniki przepięć firmy ETI Polam znajdziecie w naszych oddziałach.
